Magbox HD-3240 Görüntülü HD Uydu Bulucu-AHD Kamera Test Cihazı Özellikleri
Magbox HD 3240 uydu bulucu, çanak anten ayarı yapabilmek için gerekli uydu sinyalini bulmamızı sağlayan bir test cihazıdır. Renkli LCD ekranı,bulduğumuz sinyale ait radyo ve tv programını seyredebilmemize olanak sağlarken,AV in giriş özelliği ile kameraların açılarını ayarlamak için de ideal kamera test cihazıdır. LNB kısa devre koruma ikaz özelliğine sahip cihaz, otomatik tarama/kör tarama yapabilirken,ekranın arka panel aydınlatmasını sağlayan ışıkların LED olması, düşük enerji tüketimi sağlar.
İçerdiği yüksek performanslı ve büyük kapasiteye sahip lityum pili ile yüksek teknolojiye sahip ürünler kategorisinde yer alır. Dijital ve full HD özelliğine sahip tüm kameralardan görüntü alabilen cihaz,AHD/CVI/TVI CCTV sistemlerini sorunsuz destekler. Cihaz 12V güç ile çalışan kameralar için bir adet DC12V çıkışına sahiptir.
1.Ürün Hakkında
Magbox HD-3240 Görüntülü HD Uydu Bulucu-AHD Kamera Test Cihazı, çanak anten ayarı yapabilmek için gerekli uydu sinyalini bulmamızı sağlayan bir uydu yön bulucudur. Aynı zamanda kamera test cihazı özelliğide bulunmakta olup dijital ve full HD özelliğine sahip tüm kameralardan görüntü alabilmektedir.

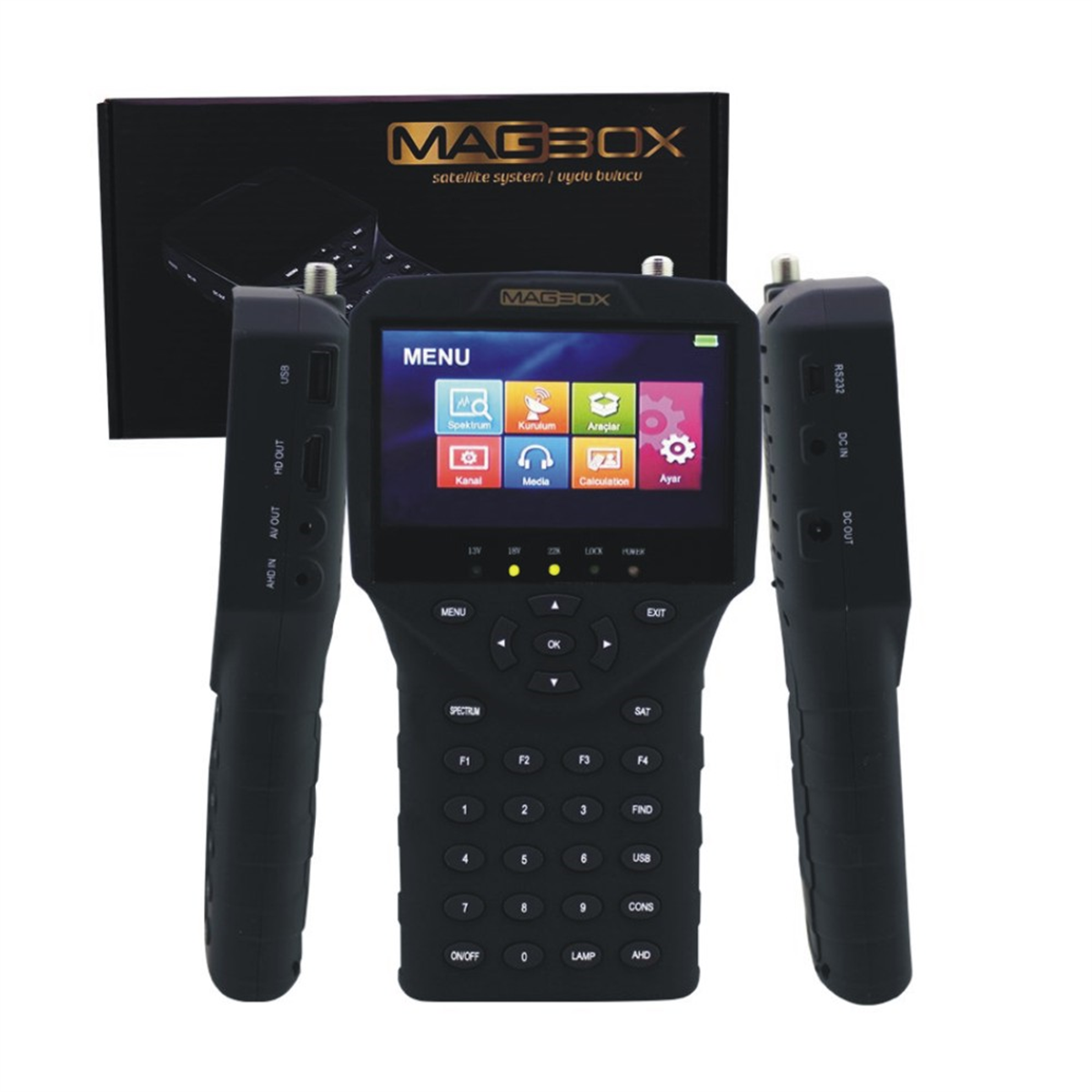

2.Arayüz Tanıtımı
Magbox HD-3240 Görüntülü HD Uydu Bulucu-AHD Kamera Test Cihazı
LNB IN: Uydu Kablosu Girişi
LCD Ekran
Uyarı Işıkları:13V,18V,22K,Lock,Power
Klavye
Işık
Hoparlör
Türkçe Dil Desteği
Lityum Pil
RS232 : Yazılım Güncelleme
DC Girişi : Uydu Bulucunun Dc13.5v Güç Girişi
DC Çıkışı: Cctv Kameralar İçin Dc12v Güç Çıkışı
USB: Yazılım Güncellemesi İçin
HDMI Çıkışı : Hdmı Çıkışı
AV Çkışı : Tv Görüntü Çıkışı
AHD Girişi : Ahd Analog Kamera Girişi
Magbox HD-3240 Görüntülü HD Uydu Bulucu-AHD Kamera Test Cihazı
3.Güç Açık/Kapalı
【ON/OFF】düğmesine 2 saniye süre ile basılı tutulduğunda cihaz açılır ve kapanır.
4.Menü ve Fonksiyonların Tanıtımı

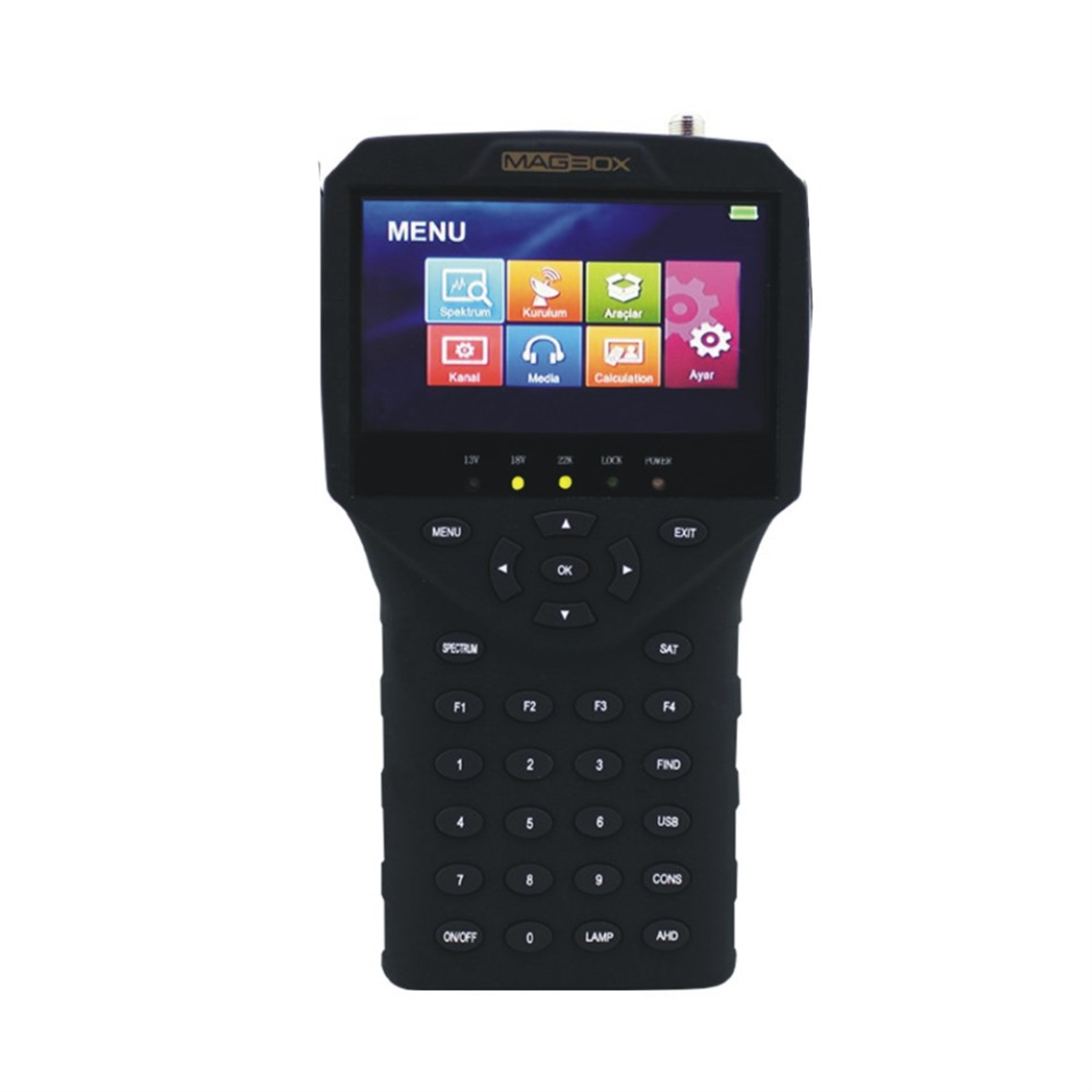

4.1 Ana Menü
Ana menu aşağıda görüldüğü üzere 7 alt menüden oluşur.
Spektrum :Sinyal frekans durumu ve TP frekansının kalitesi geri bildirimi
Kurulum :Anten ayarlarını içerir ,Motor ayarı,UyduTP ayarı,Otomatik DİSEqC Kontrolü.
Diğer İşlemler :Oyun ve Kayıt yapma menüsünü içerir.
Kanal :Tv ve Radyo programlarının düzenleme ve slime işlemlerini içerir.
Media : Multimedya Oynatma
Hesaplama : Uydu açısını hesaplama
Ayarlar : Sistem ayarı
Magbox HD-3240 Görüntülü HD Uydu Bulucu-AHD Kamera Test Cihazı
4.2 Uydu Bulucu
Kullanıcılar【FIND】tuşuna basıp uydu Bulucu menüsüne giriş yaparak,uydu sinyal gücü ve kalitesi,NIT,C/N,BER,MER,FECgibi parametrelerin testini yapabilirler.
Magbox HD-3240 Görüntülü HD Uydu Bulucu-AHD Kamera Test Cihazı
4.3 Spektrum
Kullanıcılar 【Spektrum】 tuşuna basarak spektrum menüsüne giriş yapabilirler.Spektrum grafiği sayesinde uydu sinyalinin her bir frekans değerindeki gücünü görerek uydu kurulumunun kalitesinin ne denli güçlü veya zayıf olduğunu kolaylıkla test edebilirler.
Magbox HD-3240 Görüntülü HD Uydu Bulucu-AHD Kamera Test Cihazı
4.4 Uydu Diyagramı
Kullanıcılar【CONS】tuşuna basarak Uydu Diyagram menüsüne giriş yapın.Diyagramdaki dağılım bilgisi sinyal durumunun doğruluğunu analiz etmemize olanak sağlar.
Magbox HD-3240 Görüntülü HD Uydu Bulucu-AHD Kamera Test Cihazı
4.5 Açı Hesaplama
Hesaplama menüsüne giriş yapın ve doğru uyduyu,bulunduğunuz yerel enlem ve boylamı girin ve【Ok】tuşuna basın. Azimut,Yükseklik ve Polarite bilgileriyle çanağınızın yön ve açı ayarını kolayca yapabilirsiniz.
Magbox HD-3240 Görüntülü HD Uydu Bulucu-AHD Kamera Test Cihazı
4.6 Kurulum
【Kurulum】menüsüne giriş yapın ve【Yukarı / Aşağı】tuşlarını kullanarak antenayarı,Motor ayarı,Uydu ayarı,Tp ayarı,Tp kontrolü ve Otomatik DİSEqC menülerinden istediğinizin üstüne gelip【OK】tuşuna basın.
Magbox HD-3240 Görüntülü HD Uydu Bulucu-AHD Kamera Test Cihazı
4.7 TP Kontrol
TP Kontrol menüsü,LNB tipi,frekans,sembol oranı,yatay ve dikey polarizasyonlar gibi çanak ayarına başlamadan once test etmemiz gereken dört ana parametreyi gösterir.Parametrelerin doğru girildiğinden emin olduktan sonra uydu çanak anteninin kurulum işlemine geçilir.
Magbox HD-3240 Görüntülü HD Uydu Bulucu-AHD Kamera Test Cihazı
Adım:
1.Doğru uyduyu seçin ve TP’yi düzenleyin.TP_XX,ilk"X”in anlamı polarizasyon voltajının H veya V olduğunu ilk X gösterir...İkinci X ise "H” alt bantı ve üst bantı belirtir..TP’yi düzenledikten sonra TP control fonksiyonunu başlatın.
2.TP bilgisini control edin.Bu menu ekranından kullanıcılar sinyal gücü ve kalitesini test ederek kolaylıkla çanak anten kurulumuna geçebilirler.
Magbox HD-3240 Görüntülü HD Uydu Bulucu-AHD Kamera Test Cihazı
4.8 Otomatik DiSEqC
Otomatik DiSEqC fonksiyonu çoklu çanak sistemlerinde her bir çanaktan gelen kablo sinyalini test edebilmemizi sağlar..Cihaz DiSEqC1.0, DiSEqC1.1 ve 1.0/1.1 sistemlerini destekler.
Otomatik DiSEqC 1.0 Ayarı:
1.DiSEqC 1.0 "Auto” ayarı
2.DiSEqC 1.1 "KAPALI” ayarı
3.Kullanıcı uydularını seç.
4.LNB ayarı
5.【OK】tuşuna basın ve Otomatik DiSEqC ayarını başlatın.
6.Tarama işleminden sonra kullanıcılar çanakların bağlı olduğu diseqc portlarına göre uydu isimlerini belirleyebilirler.
Otomatik DiSEqC 1.1 Ayarı:
1.DiSEqC 1.0 "OTOMATİK DEĞİL”ayarı
2.Tüm portlar "KAPALI” ayarı
3.DiSEqC 1.1 "OTOMATİK”otomatik geçiş
4.DiSEqC1.0 tavsiye edilen ayar
4.9 Oyun ve Kayıt
Oyun ve Kayıt menülerini içerir.【Yukarı/Aşağı/Sol/Sağ】 ve 【OK】tuşlarına basarak menülere giriş yapabilirsiniz.
4.10 Program Düzenleme
Bu menude kayıtlı Tv ve Radyo programlarının düzenleme ve silme işlemleri yapılır. 【Yukarı/Aşağı/Sol/Sağ】 ve 【OK】】,【Exit】tuşlarıyla menüye giriş ve çıkış işlemleri gerçekleştirilir.
4.11 Sistem Ayarı
Bu menu kişisel sistem ayarlarını ve sistem bilgisini içerir.YUKARI/AŞAĞI tuşları ve SAĞ/SOL tuşları ile düzenleme işlemleri yapılır.
4.12 USB Multimedya Oynatma
USB flash belleğinizdeki video,müzik ve resim dosyalarınızın yanı sıra kaydettiğiniz görüntüleri de cihazınızda oynatmanızı sağlar.
4.13 AHD ve Harici Video Fonksiyonu
AHD fonksiyonu için 12V güç çıkışına bağlanmış bir AHD kamera bağlanmalıdır.Bağlanılan kameranın görüntüsü cihazın ekranından seyredilir.
Adımlar
1. AHD Kamera bağlantısı için lütfen orijinal DC kablosu kullanınız.
Bir ucunu kameraya,bir ucunu da cihazın DC çıkışına bağlayın.
2. AHD bağlantısı için lütfen orijinal bir AV kablosu kullanınız.
Bir ucunu kameraya bir ucunu da cihazın AV girişine bağlayınız.
3. Cihazınızı açın ve 【AHD】tuşuna basarak AHD moduna girin.
Kamera görüntüsünün cihazın ekranına geldiğini görecek ve kamera açı ayarını yapabileceksiniz.
Not : Güç çıkışı maksimum 12V ve 0.8A'dır.Şayet kameranın gücü çok yüksekse kesinlikle 12V çıkışını kullanmayın ve olası bir kamera ve cihaz hasarından kaçının.
4.14 Program Sinyali
Sinyal gücü,kalitesi,PWR,FEC ve BER değerlerini gösterir.
Taramadan sonra ,【Exit】tuşuna basarak tüm menüden çıkın ve tam ekran video moduna girin.【F4】tuşuna basarak kanal bilgisini görüntüleyin.Tekrar【F4】tuşuna bastığınızda sinyal gücü ve kalitesi ekranda görüntülenir.【Exit】tuşuna basarak çıkış yapılır.
4.15Yazılım Güncelleme
Yeni yazılımla cihazınızı güncelleyin,problem varsa çözün,yeni özellikler keşfedin.
Adımlar
1. Güncelleme dosyasını USB Flash belleğinize atın.ve USB portuna takın
2.【Upgrade】menüsünde USB Flash bellek alt menüsüne girerek doğru yazılımı bulun,【OK】tuşuna basarak güncelleme işlemini başlatın.
3. Güncelleme tipi:【USB】seçin.
Güncelleme blok: 【HEPSİ】seçin
Dosya Güncelleme:【OK】tuşuna basarak doğru güncelleme dosyasını seçin.
4. Güncellemeyi başlatma: Güncelleme tamamlandıktan sonra cihaz otomatik olarak kapanıp tekrar açılacaktır.
4.16 Işık
Cihaz açıkken【LAMP】tuşuna bastığınızda ekran aydınlanacaktır.
4.17 Harici Televizyon
HDMI kablosuyla uydu bulucunuzu bir uydu alıcısı gibi kullanıp televizyonunuzdan HD görüntü alabilirsiniz.

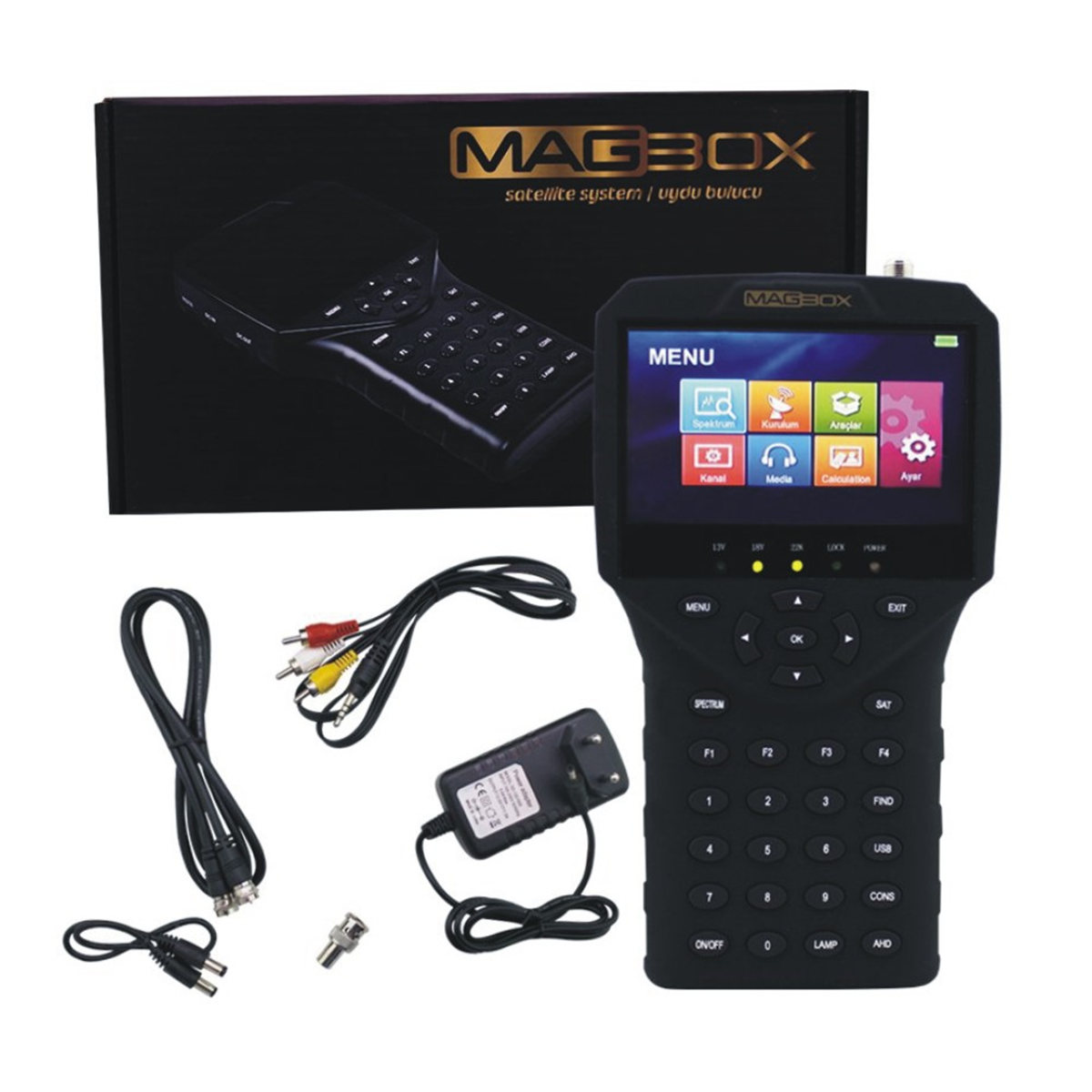

5.Paket İçeriği:
Magbox HD-3240
Av Kablo
Adaptör
Bağlantı elemanı
Dc çıkış bağlantı elemanı
Kullanım klavuzu
